Beschrijving

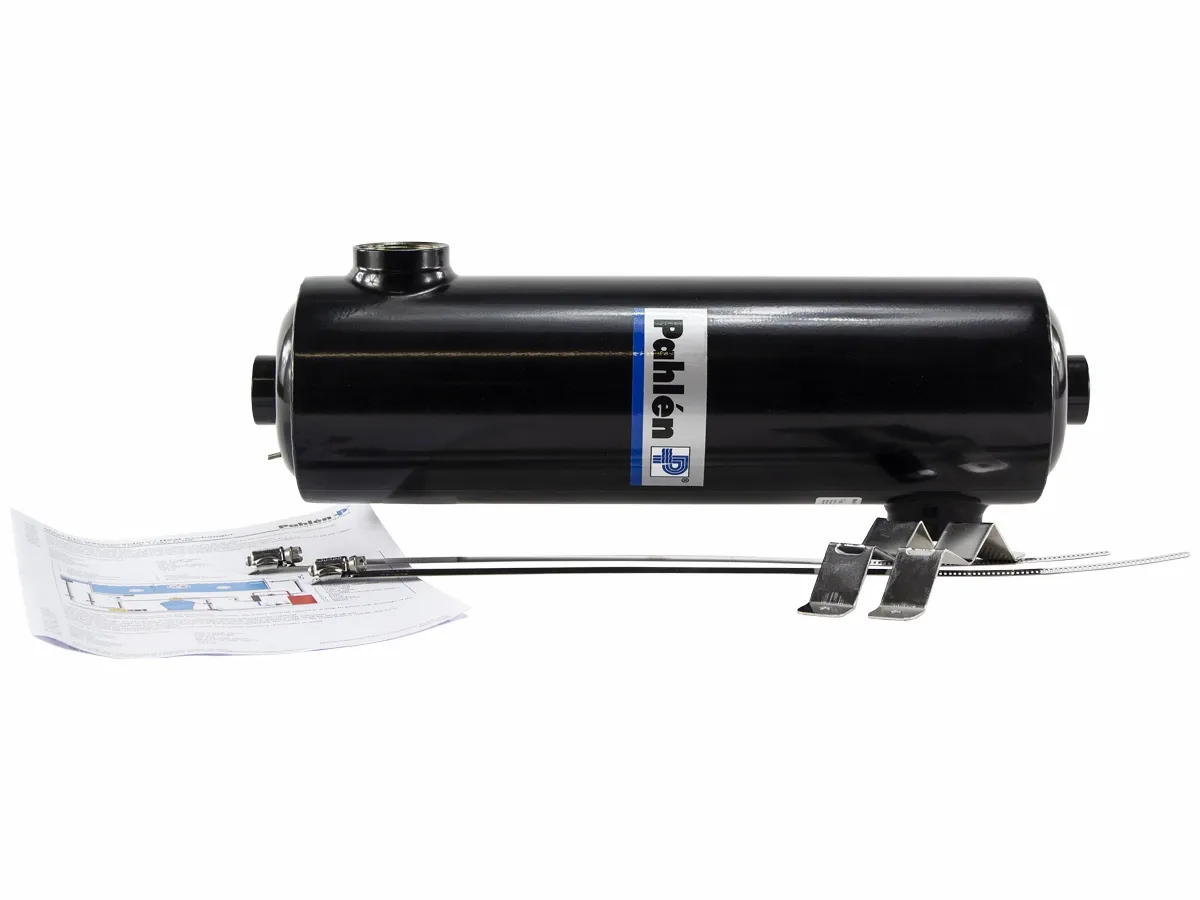

Maxi-flo is een buizenwarmtewisselaar met uitstekende verwarmingseigenschappen. Deze is gemaakt van zuurbestendig roestvrij staal AISI 316L voor een optimale levensduur. Eenvoudige installatie met behulp van de meegeleverde roestvrijstalen verstelbare bevestigingen. Capaciteitsbereik 40-120kW. Maximale druk secundaire kring (zwembadwater) is 5 bar en primaire kring (warm water) is 10 bar. Geschikt voor zwembaden tot 450 m³
Kenmerken
- Zuurbestendig roestvrij staal
- Nauwkeurig gelaste buitenmantel
- 37 naadloze buizen uitgerust met debietbegrenzers voor warm water
- Verstelbare beugels van zuurbestendig roestvrij staal
- Vier maten: 40, 60, 75 en 120 kW
- Sluit aan op bestaande warmtebron

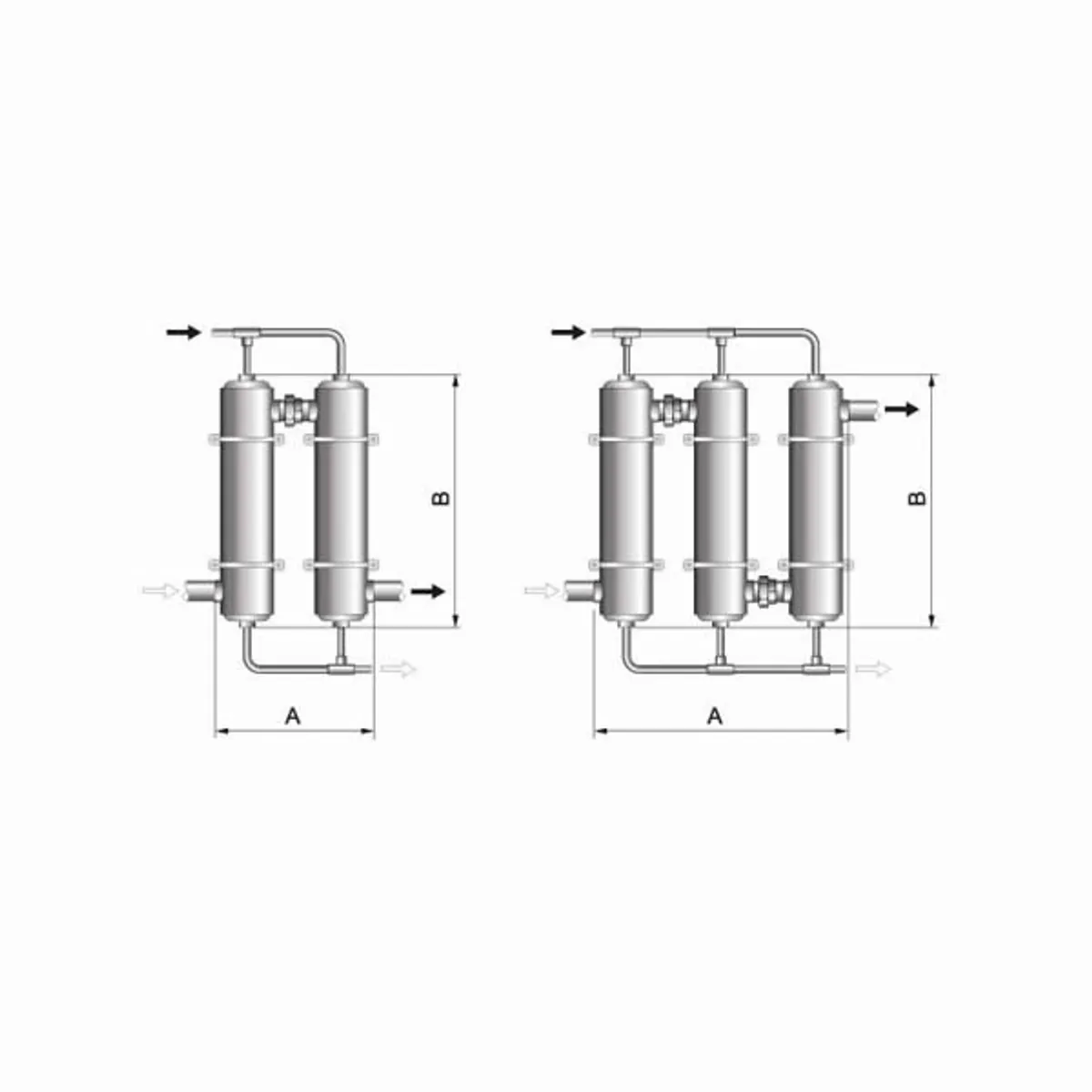

- Kan indien nodig in serie worden aangesloten.
- Verticaal gemonteerd

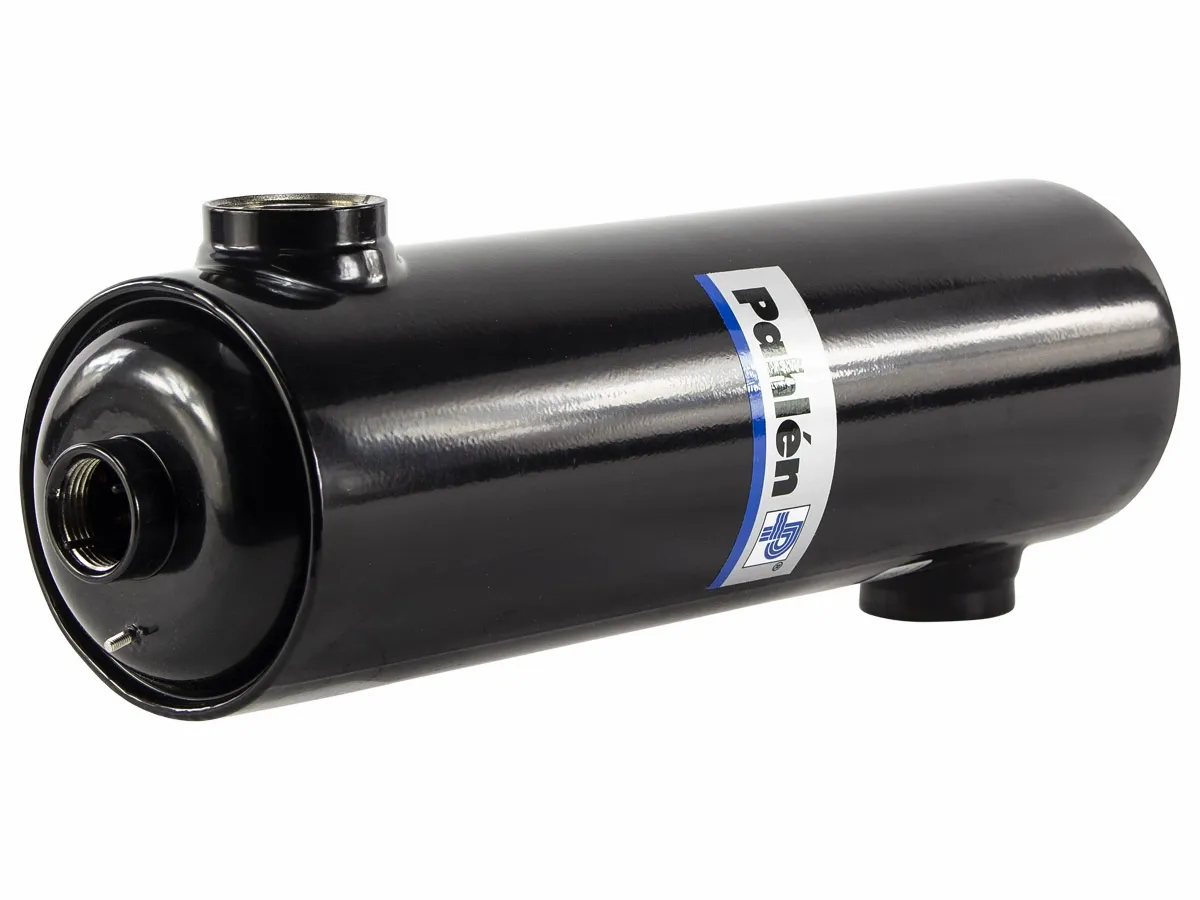

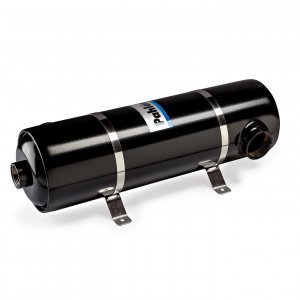

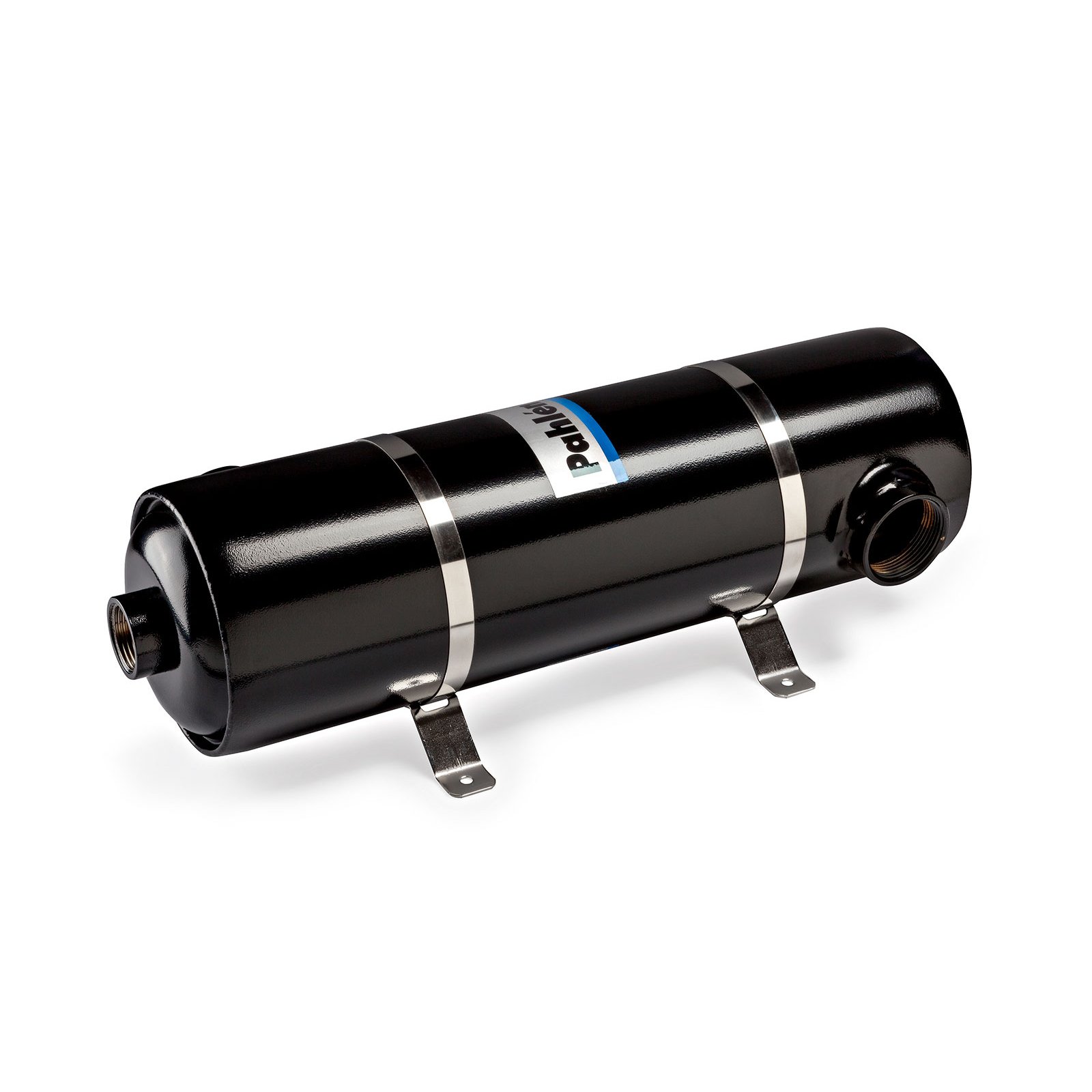

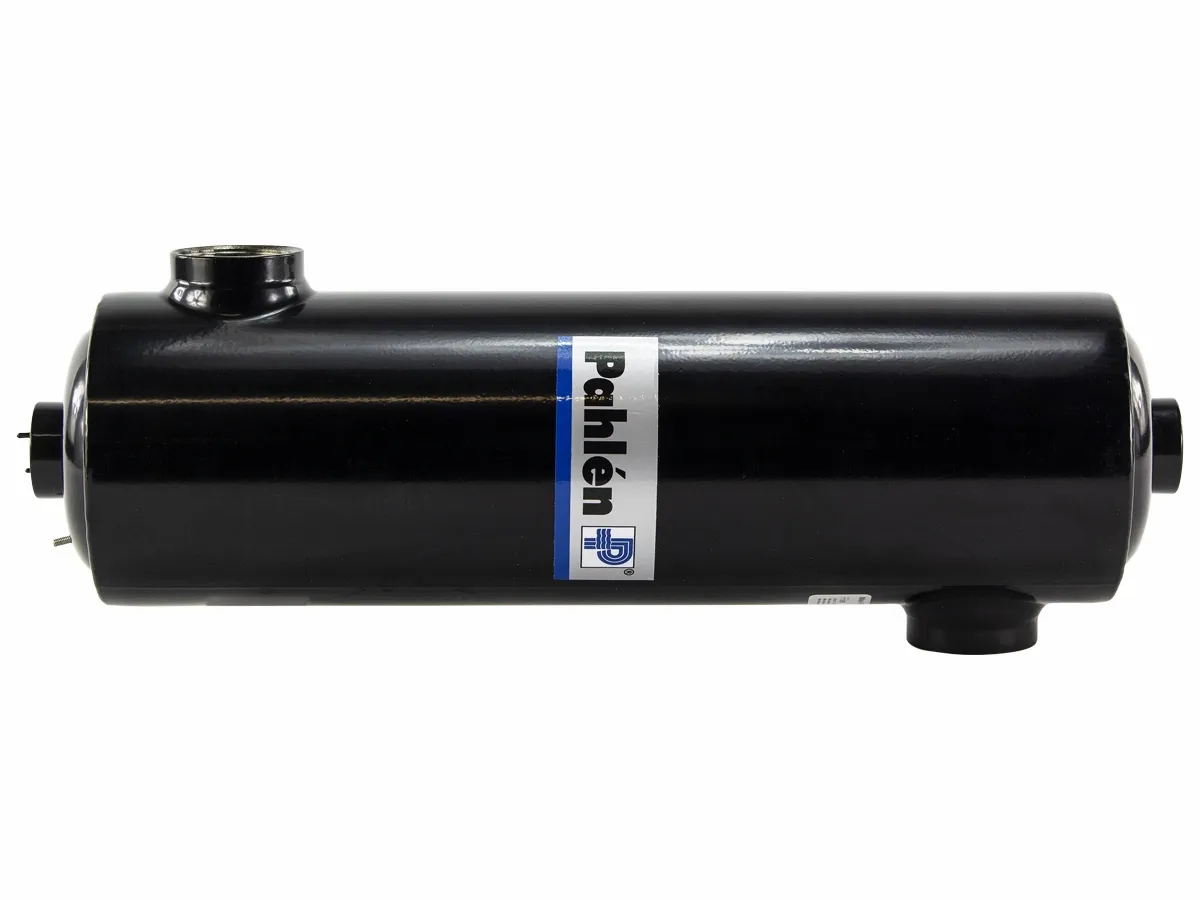

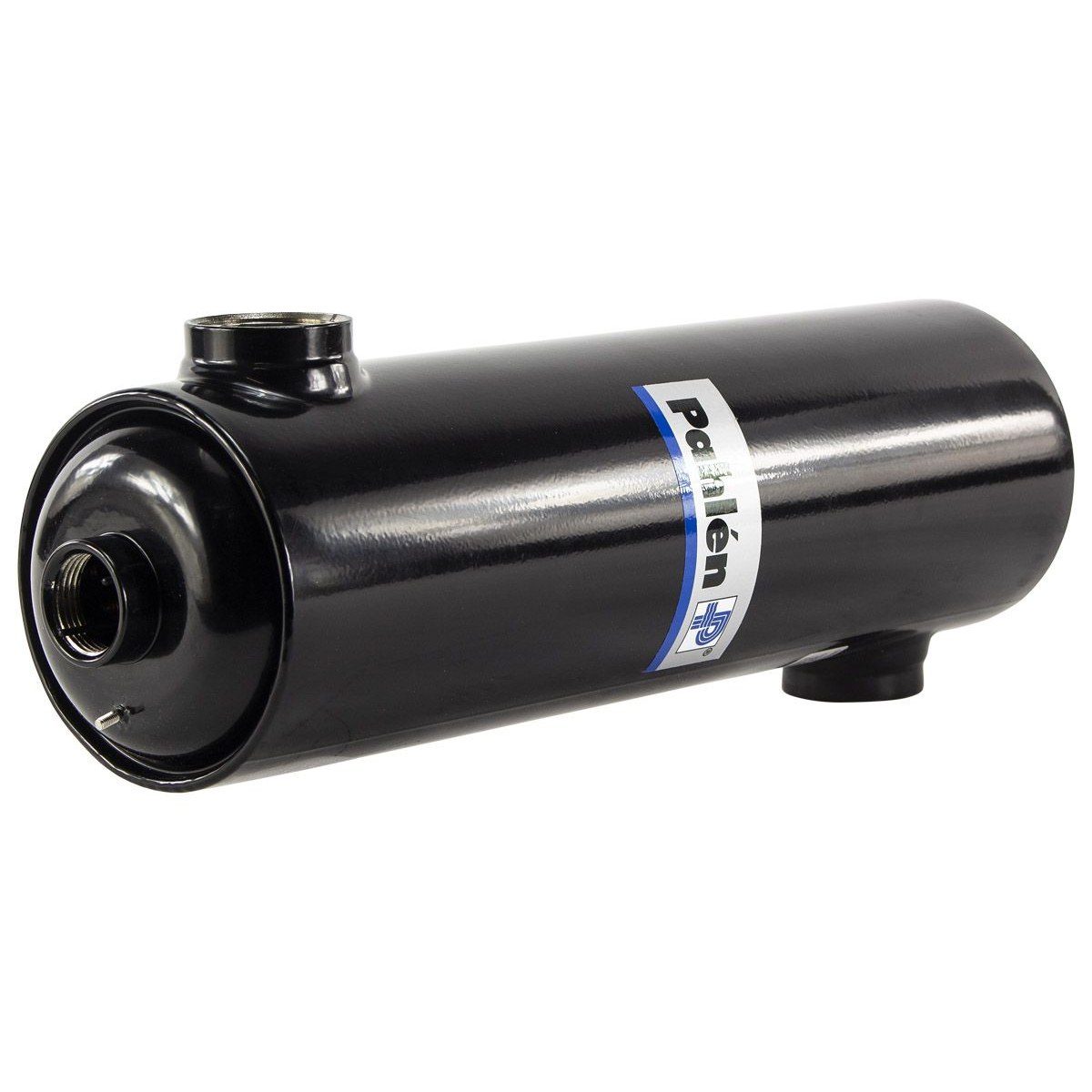

Pahlen Maxi-Flo MF135 warmtewisselaar voor het zwembad
Een mooi vormgegeven RVS warmtewisselaar met uitstekende prestaties. De Pahlen Maxi-Flo MF135 is een universele warmtewisselaar die je kunt gebruiken met alle soorten bestaande verwarmingsinstallaties om je zwembad te verwarmen. Denk aan de CV ketel, de boilter of de zonnepanelen op het dak. De Pahlen Maxi-Flo MF135 plaats je verticaal binnen de techniekinstallatie. Wanneer je op zoek bent naar warmtewisselaar die je horizontaal wilt plaatsen, kies dan voor de Pahlen Hi-Flow.

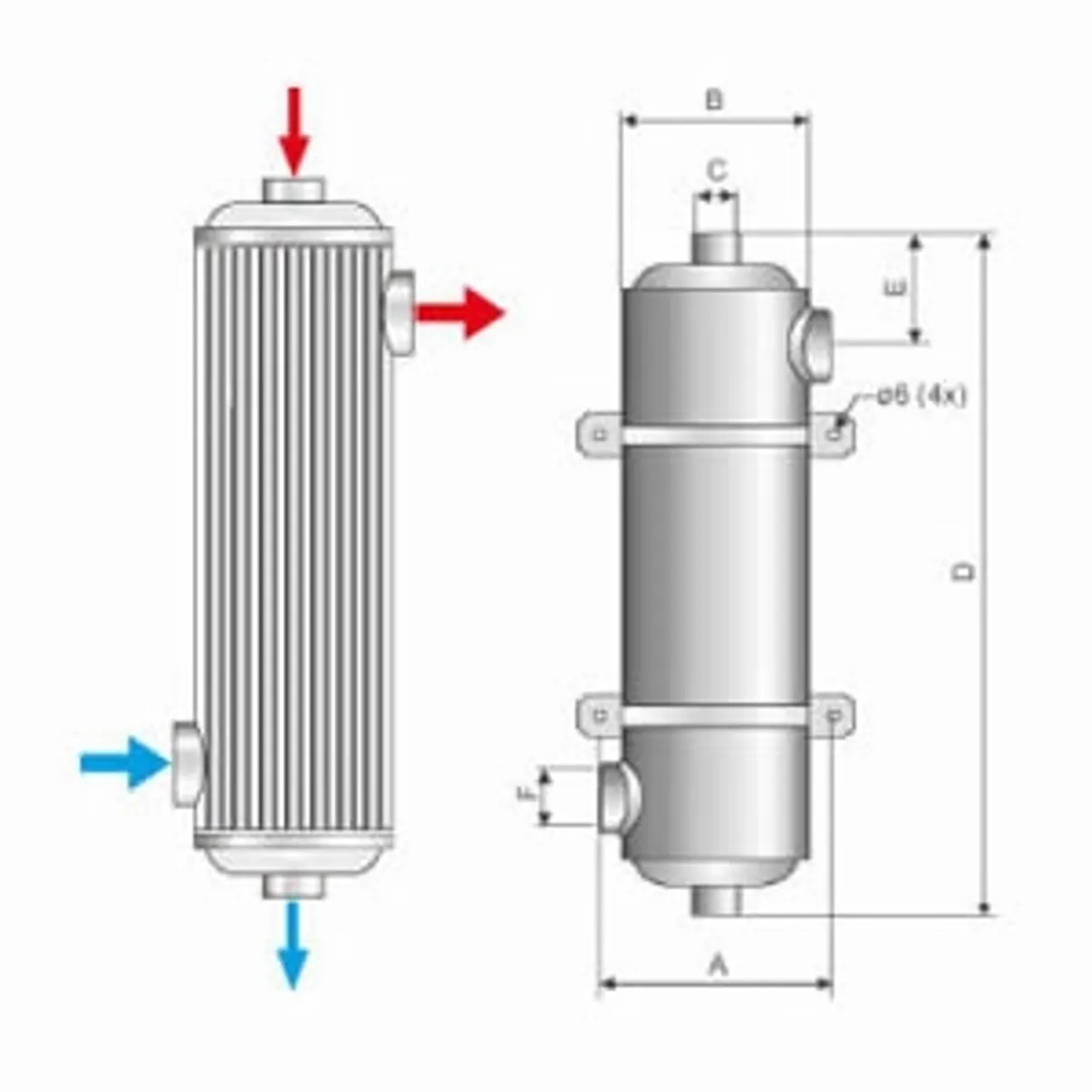

De warmtebron noemen we het primaire circuit, het zwembadwater het secundaire circuit. Het zwembadwater dient altijd in tegenovergestelde richting te stromen omdat zo de warmteafgifte veel beter is. Het water dat uit de warmtebron komt, moet onder voldoende druk staan door gebruik van een pomp en luchtbellen moeten worden vermeden. Om ervoor te zorgen dat de warmtewisselaar verwarmt tot aan de gewenste temperatuur, adviseren wij gebruik te maken van een thermostaat met sensor.
Capaciteit en verbruik Pahlen Maxi-Flo MF135
De Pahlen MF135 is geschikt voor zwembaden tot 130m3. Bij een temperatuur van 90 graden vanuit het primaire circuit, heeft de Pahlen Maxi-Flo MF135 een vermogen van circa. 40 kW.
Gebruik en installatie Pahlen Maxi-Flo MF135

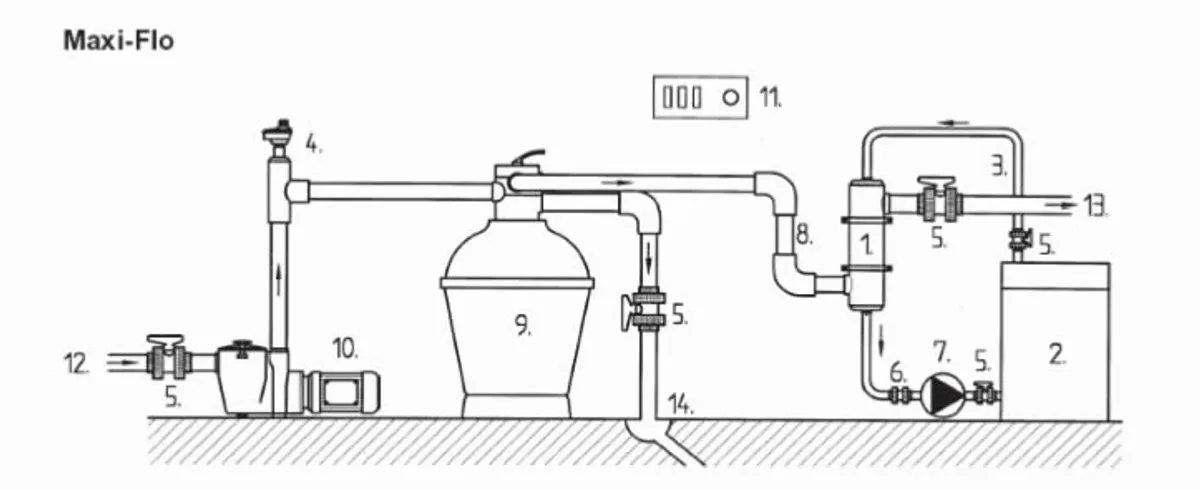

De Pahlen warmtewisselaar is eenvoudig te installeren en kan zowel horizontaal als verticaal gemonteerd worden, afhankelijk van het model. De Pahlen Maxi-Flo MF135 wordt in de technische ruimte geïnstalleerd, vlakbij de verwarmingsketel. Je sluit de warmtewisselaar aan op de uitgang van het filtersysteem. Voor een ideale doorstroming en daarmee een optimale warmteafgifte, adviseren wij gebruik te maken van een bypass.
Kenmerken Pahlen Maxi-Flo MF135
- Geschikt voor boiler, cv ketel, zonnepanelen en warmtepomp
- Uitgebreide documentatie
Alle Pahlen Maxi-Flo warmtewisselaars
| Maxi-Flo MF 135 | Maxi-Flo MF200 | Maxi-Flo MF 260 | Maxi-Flo MF 400 | |
|---|---|---|---|---|
| Vermogen bij 90 °C | 40 kW | 60 kW | 75 kW | 125 kW |
| Max. m³ zwembad | 130 m³ | 200 m³ | 250 m³ | 450 m³ |
| Debiet verwarming | 1,5 m³ per uur | 1,8 m³ per uur | 2,1 m³ per uur | 3 m³ per uur |
| Debiet zwembad | 12 m³ per uur | 15 m³ per uur | 18 m³ per uur | 21,6 m³ per uur |
| Aansluiting verwarming | 1″ | 1″ | 1″ | 1,5″ |
| Aansluiting zwembad | 1,5″ | 1,5″ | 2″ | 2″ |
